Auto-chargeuse spirale

Auto-chargeuse spirale à foin hippomobile sur le principe du « sweep rake » ou « buckrake » suivi d’un stockage en spirale.

Annotation 2020-03-24 203949-2.png

Cette page à pour vocation de récolter les critiques techniques pour nous aider au développement de cette machine.

Ce travail est mis à la disposition de tous de manière à ce que les utilisateurs de chevaux de travail puissent en profiter. A l’issue des tests sur le terrain, les plans seront mis à disposition au téléchargement gratuitement. Si vous pensez que ce travail à une valeur, vous pouvez participer en me contactant directement : ujakame@gmail.com

Page modifiée régulièrement en fonction de l’avancée du travail.

En cours de prototypage

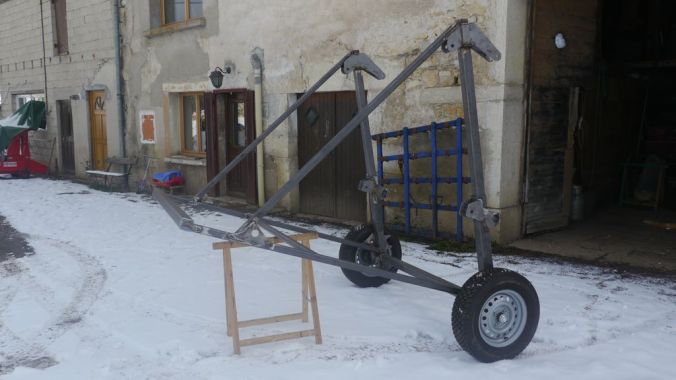

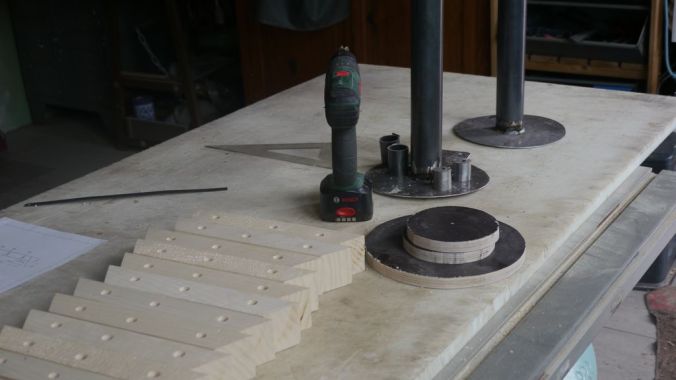

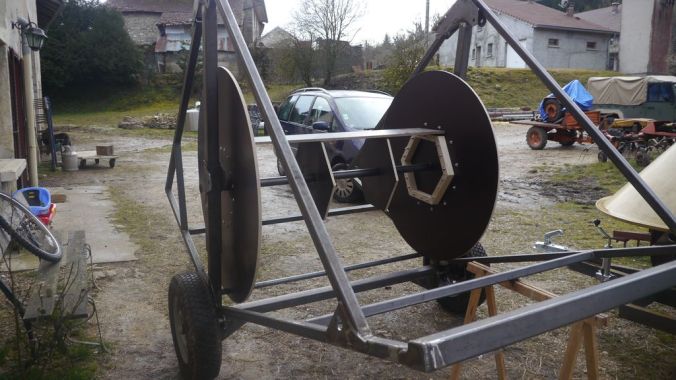

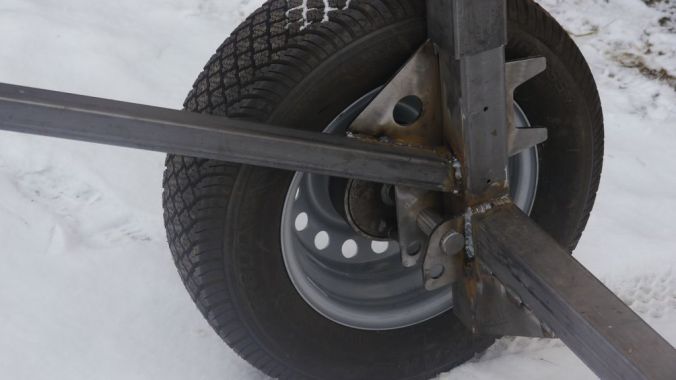

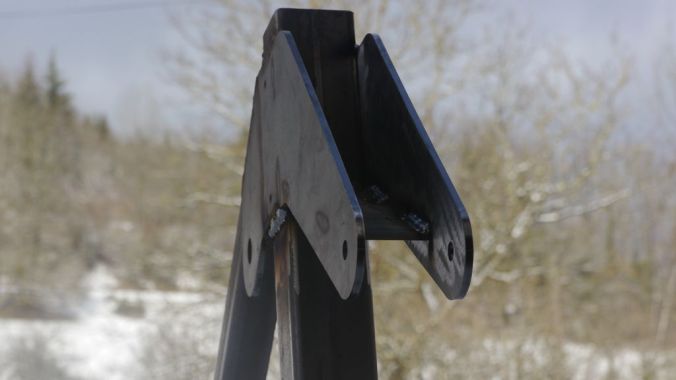

sur les photos suivante il reste à assembler le système de relevage et les diverses motorisations

Objectif

Ramasser le foin (ou l’herbe) et le transporter avec un cheval..

Déchargement arrière ( vire foin possible pour déchargement latéral)

Chargement utile d’environ 300 kg de foin

Masse à vide : environ 150kg à 200kg

Rendement estimé de ramassage pour 3000 kg de foin à l’hectare. Pour un andainage tout les 2m (soit 5000m linéaire d’andain par hectare) , et avec une vitesse de pas de 4kg/h : 2400kg/h

Principe

Ramassage

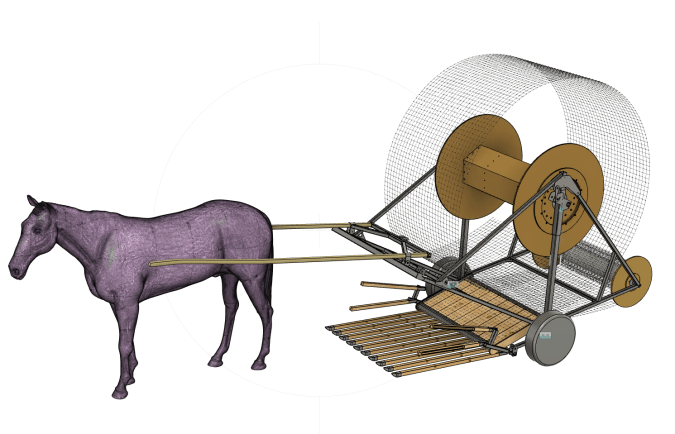

Le ramassage proprement dit est fait grâce au sweep-rake. Les dents s’enfilent sous le foin est vient se comprimer contre la balle. Le foin est ensuite stocké par enroulement autour d’un axe au moyen d’un petit treuil (manuel ou électrique). Le foin est retenu par un filet qui s’enroule en spirale autour de la balle. La compression du foin est déterminée par la vitesse d’enrouement de la balle. Vitesse à ajuster en fonction de l’effort du cheval.

Annotation 2020-03-24 203949.png

Vidage

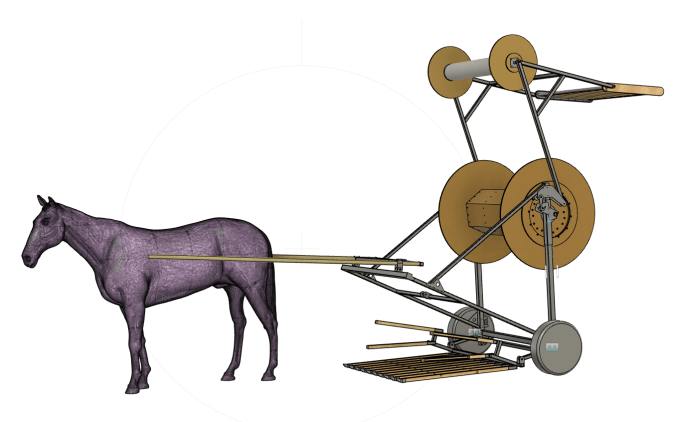

Le berceau arrière est relâché puis monté au plus haut (par le même treuil que celui qui enroule le foin). Ensuite le filet est rembobiné dans son rouleau de stockage (la petite bobine) au moyen d’un autre treuil (électrique ou manuel) ce qui a pour effet de dérouler le foin (en sens inverse du sens de chargement) par l’arrière et en haut. Pour l’éjecter de coté (ce qui est intéressant pour le coté pratique du parking du cheval) il faut un vire foin mobile à placer après le stationnement de l’attelage

Annotation 2020-03-24 203949-5.png

Avantages de la chargeuse sweeprake/spirale

  • Déchargement progressif : le foin n’est pas extrait d’un seul bloc et est donc plus facile à reprendre à la fourche, par un souffleur ou par une presse.
  • Compression faite directement par la traction du cheval sans passer une mécanique qui engendre une perte de rendement.
  • Compacte et manœuvrable car attelage deux roues
  • Structure très légère car par de plancher
  • Mécanique très simple composée principalement de pivots et de motorisations par treuil (manuels ou électriques).
  • Le déchargement relativement haut permet une alimentation directe d’une presse, d’un souffleur, etc …

Conception en 3D

Téléchargeable en fichier iges 3D pour FREECAD par exemple : ACS53

Plan en PDF : ACS53 plan pdf . attention, ce sont les plans du premier proto, certains ont été corrigés suite à l’expérience de la réalisation.

Réalisation
































2 réflexions sur “Auto-chargeuse spirale

  1. Bonjour,

    Le cylindre du milieu va bloquer la botte si elle est enroulée autour et ficelée. Comment se déroule le liage ?
    Peut-être utiliser deux chevaux pour ne pas que l’andain soit piétiné.

    Le projet a l’air très intéressant.

    Bonne continuation,
    Hugues PAPIN

    J'aime

    • Bonjour et merci pour l’appréciation 🙂
      Malgré les apparences ce n’est pas un round baller : c’est une auto-chargeuse : le foin est déchargé en vrac par l’arrière; il n’y a pas de liage. Le filet reste accroché aux deux extrémités : d’un coté au centre de la petite bobine de réserve de filet et de l’autre au centre de la bobine de stockage.

      J'aime

Répondre
