semoir multi-rangs

semoir multi-rangs

Ce semoir est conçu pour l’usage de la ferme : semer en planche de 90cm soit avec un cheval et le porte outil Bucher, soit à la main.

Le nombre d’éléments distributeurs est au choix (jusqu’à un tous les 16 mm !), ainsi que le nombre de socs (jusqu’à un tous les 4cm)

Selon la configuration, plusieurs sorte de graines peuvent être plantés en un même passage.

L’espacement des graines dans le rang ainsi que la grosseur de la graine sont sélectionnés en positionnant l’élément semeur sur le profil ad-hoc. L’arbre distributeur tournant toujours à la même vitesse c’est le nombre de trous dans l’arbre qui détermine la densité de semis.

Le lien entre les éléments semeurs et les socs sont fait par de simples tubes souples (non dessinés sur la vue suivante)

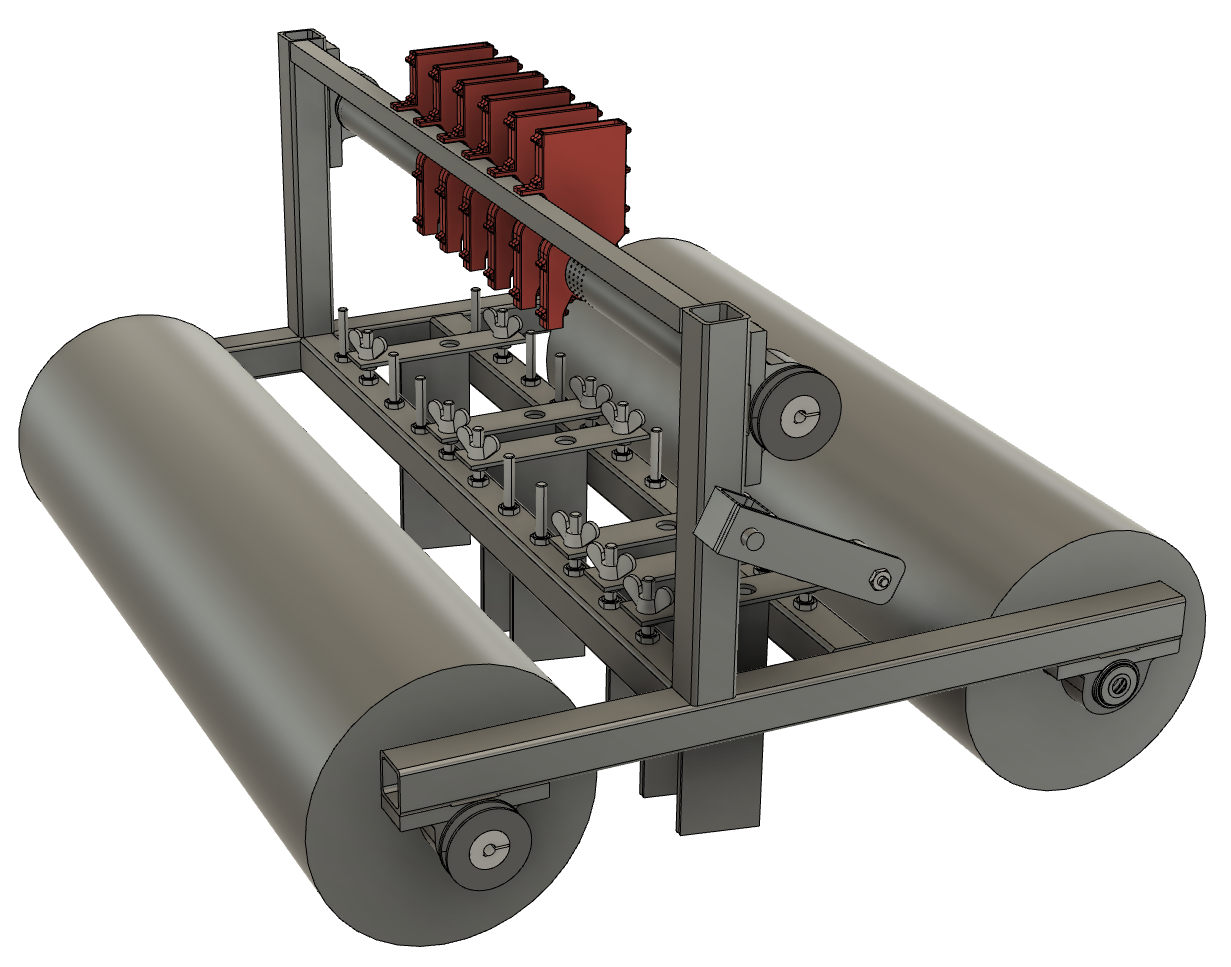

boite graine 6.PNG

C’est un projet en cours d’étude, les informations et plans seront placés sur cette page au fur et a mesure de leur disponibilité.

Élément semeur / Boite à graines :

Largeur de l’élément 16mm.

Lumière de passage des graines dans l’élément : 8mm

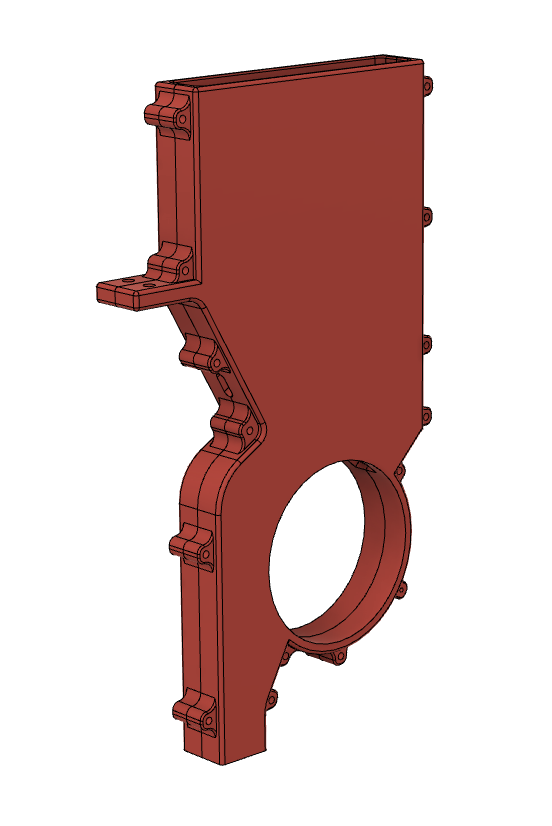

boite graine 1.PNG

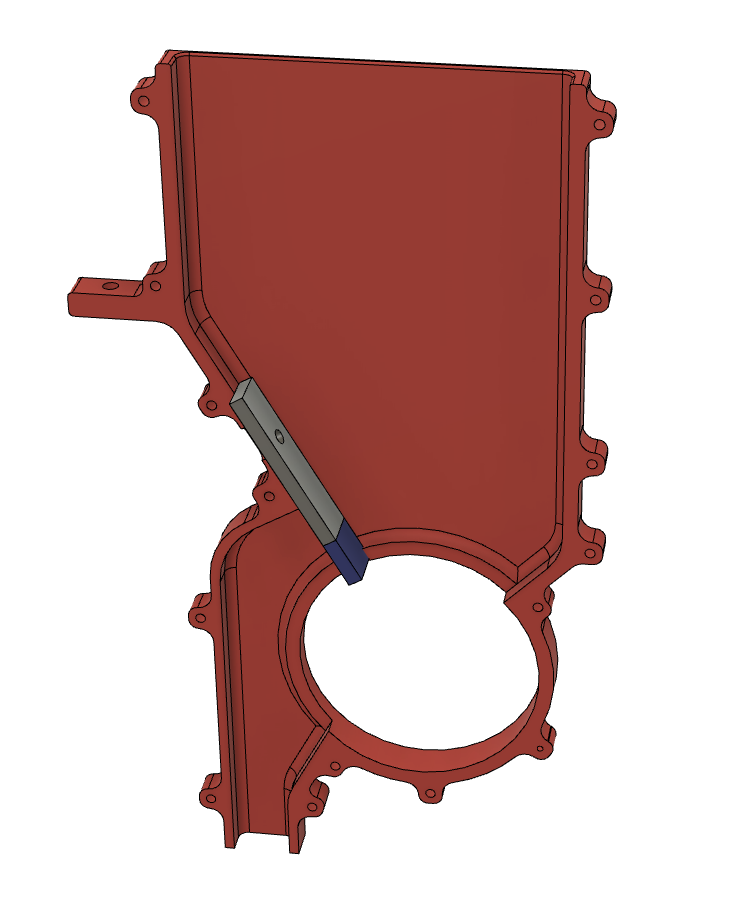

boite graine 2.PNG

plan de la boite à graines format IGES exploitable avec FreeCAD

élément semeur v11

Axe distributeur

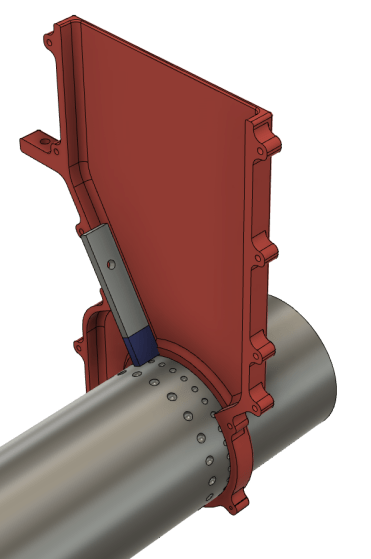

boite graine 3.PNG

Diamètre : 50mm

Espacement minimum entre deux rangées de sélection de graines : 8mm

Largeur éléments semeurs : 16mm

Sur le prototype : 6 sélections de profil de graines pour 6 éléments semeurs : 384mm de longueur utile de distributeur.

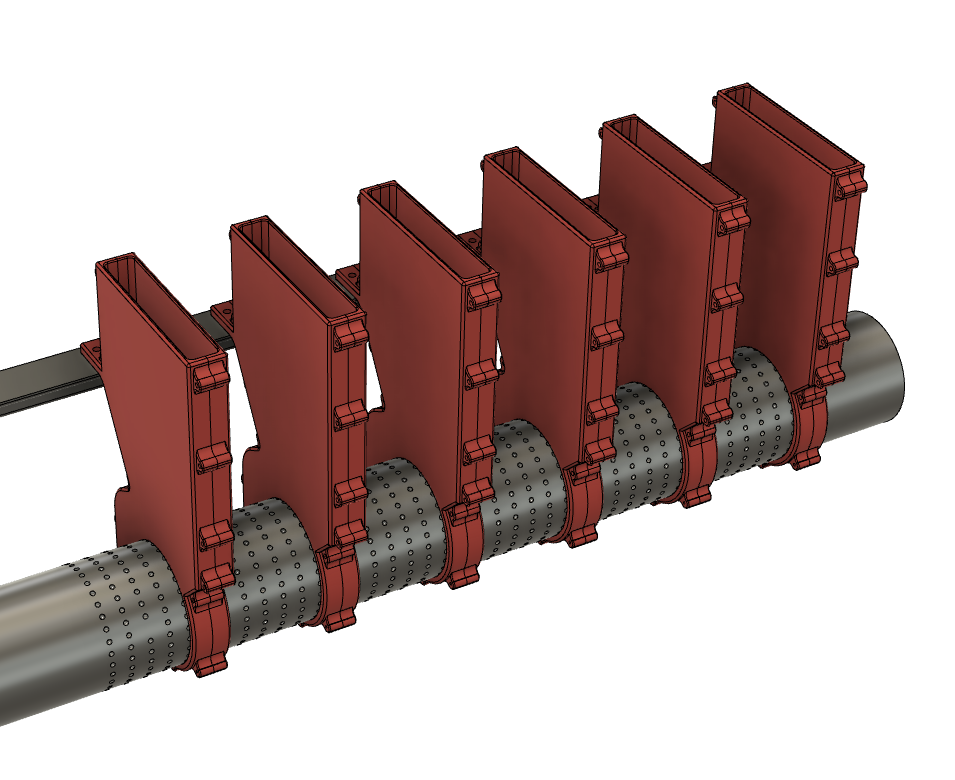

boite graine 4.PNG
